Suku lalu, pelanggan peranti perubatan datang kepada kami selepas menghabiskan $180,000 pada program overmolding yang gagal. Pembekal mereka sebelum ini telah menjanjikan penjimatan kos. Apa yang mereka sampaikan ialah 23% kadar sekerap, enam minggu kelewatan pengeluaran dan surat amaran FDA yang memetik dokumentasi kekuatan bon yang tidak konsisten.
Punca punca? Mereka memilih overmolding untuk program tahunan 40,000-unit. Titik pulang modal bagi bahagian geometri mereka ialah 9,200 unit.
Ini bukan kesilapan yang jarang berlaku. Berdasarkan data projek kami dari tiga tahun yang lalu, kira-kira 4 dalam 10 RFQ yang kami terima menyatakan proses yang salah sebelum semakan kejuruteraan bermula. Spesifikasi biasanya berasal daripada andaian kos yang mengabaikan ekonomi masa kitaran, atau daripada jurutera yang hanya mempunyai pengalaman dengan satu kaedah.
Artikel ini tidak akan memberi anda jawapan "ia bergantung" yang seimbang. Kami akan menunjukkan kepada anda dengan tepat ke mana wang itu pergi, senario mana yang memihak kepada setiap proses, dan soalan yang mungkin tidak dijawab oleh pembekal semasa anda.
Perbezaan Kos Sebenar Tiada Siapa Yang Dicatat
Kebanyakan artikel perbandingan memberi anda julat. "$20,000 hingga $100,000 untuk dua-alatan pukulan." Itu memberitahu anda tiada apa-apa yang berguna.
Berikut ialah kos program tahunan 30,000-unit, berdasarkan pemegang dwi-durometer (substrat PP + cengkaman TPE) yang kami petik bulan lepas:
| Elemen Kos | Dua-Pukulan | Overmolding | Perbezaan |
|---|---|---|---|
| Pelaburan perkakasan | $72,000 | $18,500 | +$53,500 |
| Kos pengeluaran setiap-unit | $2.10 | $4.80 | -$2.70 |
| Pengeluaran tahunan (30K unit) | $63,000 | $144,000 | -$81,000 |
| Tahun 1 Jumlah | $135,000 | $162,500 | -$27,500 |
| Tahun 2 Jumlah (tiada alatan baharu) | $63,000 | $144,000 | -$81,000 |
Menjelang bulan 14, pelaburan alat yang lebih tinggi membayar untuk dirinya sendiri. Menjelang tahun tiga, anda telah menjimatkan $135,500. Lanjutkan kepada kitaran hayat produk lima-tahun biasa, dan jurang melebihi $200,000.
Namun pasukan perolehan secara konsisten memilih overmolding untuk program melebihi 15,000 unit tahunan kerana petikan alatan kelihatan lebih mesra. Matematik setiap-dikuburkan dalam belanjawan pengeluaran yang mencecah pusat kos yang berbeza.
Ambang pulang modal-untuk kebanyakan bahagian-bahan dwi jatuh antara 8,000 dan 10,000 unit tahunan.
Di bawah itu, overmolding menang. Di atas itu, setiap unit tambahan meluaskan dua-kelebihan pukulan.
Mengapa Masa Kitaran Adalah Nombor Pembekal Anda Harap Anda Abaikan
Kos perkakasan akan diteliti. Masa kitaran jarang berlaku.

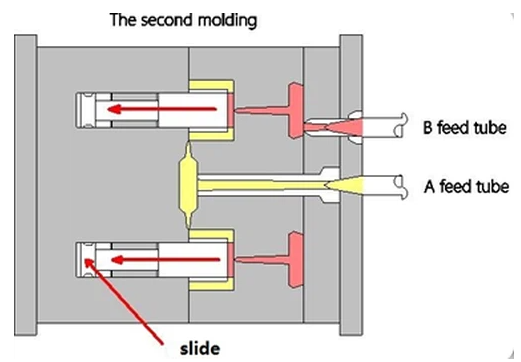

Pengacuan dua-menghasilkan bahagian dua-bahan siap setiap 35 hingga 60 saat. Kedua-dua bahan menyuntik mengikut urutan dalam satu kitaran diapit. Tiada campur tangan pengendali. Tiada pemindahan bahagian antara stesen.
Pengacuan berlebihan memerlukan pengacuan substrat, menyejukkannya, memindahkannya secara fizikal ke acuan kedua, kemudian menjalankan kitaran acuan lebihan. Jumlah masa berlalu: 65 hingga 110 saat setiap bahagian siap.
Pada satu akhbar yang menjalankan 8,000 jam pengeluaran setiap tahun, perbezaan itu diterjemahkan kepada kira-kira 640,000 dua-bahagian tangkapan berbanding 320,000 bahagian overmolded. Mesin yang sama. Ruang lantai yang sama. Overhed buruh yang sama. Gandakan output.
Apabila pembekal memetik overmolding pada harga yang kompetitif setiap-keping, tanya bagaimana mereka mengira penggunaan akhbar. Ada yang menyerap kehilangan kecekapan melalui margin yang lebih rendah. Orang lain memulihkannya melalui kompromi kualiti yang anda tidak akan temui sehingga tanjakan pengeluaran.
Masalah Kekuatan Bon Yang Mencipta Tuntutan Waranti
Di sinilah sains material memenuhi liabiliti kewangan.
Dalam dua-acuan tangkapan, bahan kedua menyentuh substrat pertama semasa ia masih pada suhu tinggi. Rantai polimer bercampur di sempadan. Hasilnya ialah ikatan kimia yang selalunya melebihi kekuatan kohesi bahan yang lebih lembut itu sendiri. Kegagalan ujian-tarik berlaku dalam lapisan TPE, bukan pada antara muka.
Overmolding berfungsi dengan substrat yang disejukkan. Ikatan lebih banyak bergantung pada interlock mekanikal dan keserasian tenaga permukaan. Apabila ia berfungsi, ia berfungsi dengan baik. Apabila bahan berpasangan atau keadaan proses hanyut sedikit di luar tingkap optimum, anda mendapat delaminasi yang lulus pemeriksaan awal tetapi gagal dalam penggunaan lapangan.
Data lekatan yang diterbitkan daripada Avient menunjukkan gred TPE kejuruteraan mereka mencapai 26+ kekuatan ikatan pli pada substrat PC/ABS dalam acuan terlampau yang dilaksanakan dengan betul. Bahan berdaya saing kadangkala diuji di bawah 13 pli, yang mewakili ambang fungsi untuk kebanyakan aplikasi cengkaman. Jurang prestasi 2x itu tidak ditunjukkan dalam perbandingan kos bahan. Ia muncul dalam rizab jaminan.
Pengukuhan gentian kaca menggabungkan cabaran. Penyelidikan yang diterbitkan dalam Kejuruteraan & Sains Polimer menunjukkan bahawa substrat PA dengan beban gentian melebihi 30% mengalami degradasi lekatan yang boleh diukur. Orientasi gentian pada permukaan mengurangkan kawasan sentuhan polimer yang tersedia untuk acuan lebihan. Jika spesifikasi anda memerlukan kekakuan yang tinggi serta acuan-sentuhan lembut, jangkakan ujian kelayakan lanjutan tanpa mengira proses yang anda pilih.
Gabungan Bahan Yang Gagal Secara Senyap
Sesetengah gandingan bukan sahaja berprestasi rendah. Mereka mewujudkan bahaya keselamatan.
Substrat POM tidak boleh menyentuh acuan PVC atau TPV. Tindak balas kimia membebaskan gas asid hidroklorik. Kami telah menolak tiga RFQ dalam lapan belas bulan lalu yang menyatakan gabungan ini. Jurutera yang meminta sebut harga tidak menyedari ketidakserasian itu. Tidak juga, nampaknya, pembekal mereka sebelum ini yang memetik kerja itu.
Gred TPE standard yang dipasarkan sebagai "universal" selalunya memerlukan pengubahsuaian permukaan untuk mengikat dengan pasti dengan substrat ABS, PC atau nilon. Perkataan "serasi" dalam lembaran data bahan tidak bermaksud "ikatan tanpa langkah proses tambahan." Ini bermakna bahan tidak akan menyerang satu sama lain secara kimia.
Substrat polipropilena berpasangan secara semula jadi dengan SEBS-TPE. Inilah sebabnya mengapa pemegang pengguna, genggaman berus gigi dan aplikasi pembungkusan cenderung kepada gabungan PP+TPE. Kimia sejajar. Kadar pengecutan sejajar. Tingkap pemprosesan bertindih.
Apabila pelanggan meminta kami menilai gabungan bahan bukan-standard, kami menjalankan ujian sampel terikat sebelum melakukan perkakasan pengeluaran. Kos dua puluh spesimen ujian adalah remeh berbanding menemui kegagalan lekatan selepas $50,000 dalam perkakas sudah dipotong.
Soalan Toleransi Yang Memisahkan Aplikasi
Keperluan ketepatan sering menentukan pemilihan proses sebelum analisis kos bermula.
Dua-acuan pukulan mengekalkan pendaftaran sempadan bahan dalam 0.1mm. Kedua-dua pukulan berlaku dalam acuan yang diapit yang sama tanpa pemindahan bahagian fizikal. Substrat tidak boleh beralih. Ketepatan kedudukan yang anda reka bentuk ialah ketepatan kedudukan yang anda dapat.
Overmolding memperkenalkan pembolehubah pemindahan. Substrat mesti diletakkan ke dalam rongga acuan terlebih dahulu oleh pengendali atau robot. Haus lekapan terkumpul sepanjang tempoh pengeluaran. Penguncupan terma antara acuan pertama dan acuan kedua menghasilkan hanyutan dimensi. Untuk aplikasi di mana sempadan bahan berfungsi semata-mata (zon cengkaman, permukaan kedap), kebolehubahan ini boleh diterima. Untuk aplikasi yang sempadan bahan kelihatan dan estetik (butang berlampu latar,-perumah terhalang warna, tanda peranti perubatan), kebolehubahan menjadi kecacatan kosmetik.
Komponen dalaman automotif dengan grafik bercahaya, persisian permainan dengan sempadan zon sentuhan dan peranti perubatan dengan-penunjuk fungsi berkod warna biasanya memerlukan ketepatan dua-tangkapan. Produk pengguna dengan permukaan cengkaman tersembunyi, pemegang alat industri dan-bahagian komoditi terdorong kos sering bertolak ansur dengan kebolehubahan terlampau.
Senario Kelantangan Di mana Pilihan "Salah" Sebenarnya Betul
Pulangan genap-matematik digunakan pada-pengeluaran keadaan mantap. Program sebenar jarang mengikuti-andaian keadaan mantap.
Senario: Pengesahan pasaran sebelum komitmen
Permulaan elektronik pengguna memerlukan 2,500 unit untuk menguji tindak balas saluran runcit sebelum membuat komitmen kepada perkakas pengeluaran besar-besaran. Overmolding pada $4.80 seunit dengan $18,500 perkakas berharga $30,500 jumlah. Dua-digambarkan pada $8.20 seunit dengan $72,000 kos alatan berjumlah $92,500.
Jika produk gagal pengesahan pasaran, syarikat permulaan kehilangan $30,500 dan bukannya $92,500. Jika produk berjaya dan berskala kepada 50,000 unit tahunan, mereka akan melabur dalam dua-alatan pukulan untuk fasa pengeluaran dan menghapuskan alatan acuan prototaip sebagai kos pengesahan.
Pendekatan berperingkat ini masuk akal kewangan apabila-kesesuaian pasaran produk tidak menentu. Tidak masuk akal apabila unjuran volum boleh dipercayai dan kitaran hayat produk melangkaui dua tahun.
Senario: Penyepaduan sisipan logam
Pengeluar peralatan perindustrian memerlukan heatsink aluminium terlampau acuan untuk perumah pengawal motor. Substrat aluminium dimesin CNC oleh pembekal khusus, kemudian ditindih dengan-nilon berisi kaca untuk penyepaduan struktur.
Pengacuan dua-tembakan tidak dapat menampung substrat logam. Proses ini sememangnya plastik-ke-plastik. Overmolding, atau lebih khusus masukkan acuan, adalah satu-satunya pendekatan yang berdaya maju. Perbandingan kos tidak relevan kerana hanya satu pilihan wujud.
Senario: Kapasiti akhbar sedia ada
Pengacu serantau dengan lima belas penekan suntikan standard menerima RFQ untuk program dua-shot. Mereka kekurangan peralatan pelat-putar. Pilihan termasuk: pelaburan modal dalam dua-keupayaan pukulan, penyumberan luar kepada pengacu khusus atau mencadangkan alternatif overmolding yang dilaksanakan pada peralatan sedia ada.
Untuk acuan ini, overmolding mengekalkan margin yang sebaliknya akan dipindahkan kepada pesaing atau memerlukan perbelanjaan modal. Bagi pelanggan, pengiraan bergantung kepada sama ada struktur kos acuan boleh menyerap penalti kecekapan tanpa kompromi kualiti.
Apa yang Berlaku Apabila Anda Melebihi Pilihan Proses Awal Anda
Proses penukaran pertengahan-program membawa kos yang tidak muncul dalam petikan alatan.
Peralihan daripada overmolding kepada dua-shot memerlukan penggantian alatan yang lengkap. Alat acuan lampau sedia ada anda tidak boleh diubah suai. Masa utama untuk dua-alat tangkapan baharu berlangsung lapan hingga empat belas minggu bergantung pada kerumitan. Semasa peralihan, anda menjalankan pengeluaran selari atau stok keselamatan bangunan.
Beban pengesahan berganda untuk industri terkawal. Penyerahan peranti perubatan yang mendokumenkan parameter proses overmolding memerlukan pindaan apabila jenis proses berubah. Dokumentasi PPAP automotif mesti diserahkan semula. Pasukan kejuruteraan pelanggan mesti-meluluskan semula kaedah pengeluaran baharu.
Kami telah melihat program menyerap $40,000+ dalam kos peralihan (pembuangan-alatan, perbelanjaan pengesahan, gangguan pengeluaran) yang sepatutnya dielakkan dengan memilih dua-gambar pada mulanya. Keputusan asal menjimatkan $15,000 dalam perkakasan. Kos pembetulan hampir tiga kali ganda jumlah itu.
Pendekatan yang lebih bijak, apabila unjuran volum tidak pasti, membina pilihan ke dalam struktur program awal. Reka bentuk geometri bahagian untuk menampung sama ada proses. Layakkan bahan yang berfungsi dalam kedua-dua kaedah. Jika anda bermula dengan overmolding dan meningkat kemudian, peralihan menjadi pelaburan perkakas dan bukannya semakan reka bentuk.
Isyarat Pemilihan Pembekal Yang Meramalkan Masalah
Tidak setiap pengubah pengiklanan dua-keupayaan mempunyai kepakaran yang tulen.
Kemudahan dengan satu-platen press berputar dan dua-sejarah tangkapan terhad sedang bereksperimen dengan projek anda. Kemudahan yang menjalankan dua-gambar setiap hari merentas berbilang program telah menginstitusikan pengetahuan puak yang menghalang sekerap.
Soalan yang patut ditanya sebelum komitmen alatan:
S: Berapa banyak dua-alat tangkapan yang telah anda bina dalam tempoh 24 bulan yang lalu?
J: Jika jawapannya kurang daripada lima, anda mungkin antara program kompleks pertama mereka.
S: Apakah kadar sekerap anda pada kombinasi bahan yang serupa semasa tanjakan pengeluaran?
J: Jawapan mengelak mencadangkan mereka tidak menjejaki metrik ini atau tidak berbangga dengan hasilnya.
S: Bolehkah anda menunjukkan data pengesahan daripada aplikasi kritikal-bon setanding?
A: Keputusan ujian lekatan yang diterbitkan menunjukkan ketegasan kejuruteraan. "Percayai kami, ia berfungsi" menunjukkan pembangunan proses berlaku pada belanjawan anda.
S: Adakah anda memiliki reka bentuk perkakas atau menyumber luarnya?
J: Pembekal yang menyumber luar reka bentuk acuan kompleks mungkin bergelut untuk menyelesaikan masalah pengeluaran yang menjejak kembali kepada keputusan perkakas yang tidak mereka buat.
Program peranti perubatan membawa penelitian tambahan. Pensijilan ISO 13485, sistem pengukuran yang disahkan, kawalan proses yang didokumenkan dan infrastruktur kebolehkesanan mewakili keperluan garis dasar. Kerja perubatan dua kali-tertumpu dalam kalangan pakar kerana beban kawal selia menapis acuan umum.
Pasukan Perolehan Sudut Kemampanan Mula Memerlukan
Metrik kesan alam sekitar sedang berhijrah daripada bahan pemasaran kepada kriteria pemarkahan RFQ.
Dua-proses pukulan melaporkan kadar sisa bahan di bawah 1%. Kedua-dua tangkapan berlaku dalam sistem tertutup. Pelari dan sprue boleh digulung semula dan diperkenalkan semula. Tiada pengendalian sisa daripada pemindahan sebahagian antara stesen.
Kadar sisa overmolding berbeza dengan lebih meluas bergantung pada kaedah pemindahan, pengendalian operator dan keadaan penyimpanan substrat. Pencemaran daripada pengendalian atau penyimpanan yang tidak betul membawa kepada kegagalan bon yang ditangkap semasa pemeriksaan. Bahagian yang ditolak tidak boleh dibumikan semula kerana ia mengandungi struktur-berbilang bahan terikat.
Faedah penyatuan melangkaui pembaziran langsung. Menghapuskan langkah pemasangan sekunder mengurangkan penggunaan tenaga, pelepasan pengangkutan dan bahan pembungkusan antara peringkat proses. Untuk OEM membina dokumentasi penilaian kitaran hayat atau bertindak balas kepada kad skor kemampanan pelanggan, satu-proses dua-pembuatan pukulan memudahkan perakaunan karbon.
Semua-tekanan dua-elektrik menggunakan lebih kurang 50% tenaga kurang daripada setara hidraulik. Untuk program di mana penggunaan kuasa menjadi faktor dalam jumlah kos pemilikan, jenis mesin adalah sama pentingnya dengan jenis proses.
Rangka Kerja Keputusan: Soalan Jujur Sebelum RFQ
Daripada senarai semak yang digunakan untuk setiap situasi, berikut ialah soalan yang menimbulkan kekangan sebenar:
Apakah unjuran volum anda yang boleh dipertahankan untuk tahun satu hingga tiga?
Jika tahun-tiga jilid secara realistik boleh menjadi dua kali ganda atau separuh tahun-satu, ketidakpastian itu sendiri ialah pembolehubah. Overacuan mungkin masuk akal sebagai titik masuk terlindung walaupun jika dua-ekonomi kelihatan lebih baik di atas kertas.
Adakah gabungan bahan terbukti atau eksperimen?
Gandingan yang ditubuhkan (PP+TPE, PC+TPU) membawa risiko kelayakan yang lebih rendah. Gabungan baru memerlukan pelaburan ujian yang mengalihkan-pengiraan pulang genap.
Apakah toleransi yang sebenarnya diperlukan oleh aplikasi?
Banyak RFQ mewarisi spesifikasi toleransi daripada generasi produk terdahulu tanpa menilai semula sama ada keperluan itu sepadan dengan reka bentuk semasa. Toleransi yang lebih ketat daripada program tolak yang diperlukan ke arah dua-shot apabila overmolding sudah memadai.
Siapa yang memiliki risiko reka bentuk jika kekuatan bon gagal dalam bidang?
Sesetengah pelanggan menentukan kaedah proses; yang lain menyatakan keperluan prestasi dan biarkan pembekal memilih kaedah. Pendekatan terakhir memindahkan risiko kepada pembekal, yang mengubah dinamik harga.
Apakah kos penukaran anda jika andaian awal terbukti salah?
Program dengan beban pengesahan kawal selia, kitaran hayat produk yang panjang atau pilihan pembekal alternatif terhad membayar harga yang lebih tinggi untuk-pembetulan program pertengahan.
Apa yang Kami Pelajari Menjalankan Kedua-dua Proses
ABIS mengendalikan dua-sel tangkapan khusus bersama kapasiti overmolding konvensional. Kami tidak menyokong satu proses kerana itu semua yang kami lakukan.
Dua-kerja kami tertumpu pada peranti perubatan, komponen dalaman automotif dan elektronik pengguna di mana ketepatan, integriti bon atau ekonomi volum mewajarkan pelaburan perkakas. Kerja overacuan kami menyediakan aplikasi sisipan-logam, program prototaip dan-pengeluaran volum yang lebih rendah di mana prosesnya sesuai dengan keperluan komersial.
Pelanggan yang mendapat nilai paling tinggi daripada ulasan kejuruteraan kami ialah mereka yang membawakan kami geometri dan spesifikasi prestasi sebelum mengunci andaian proses. Kekangan yang sepatutnya mendorong pemilihan proses selalunya wujud dalam dokumen keperluan yang tidak sampai kepada pasukan perolehan sehingga respons RFQ kembali tidak sejajar.
Jika anda menilai pembekal untuk program dua-bahan dan inginkan penilaian kejuruteraan tentang proses yang sesuai dengan geometri, keperluan bahan dan senario volum khusus anda, kami akan menjalankan analisis. Muat naik fail reka bentuk anda, kongsi volum sasaran anda dan nyatakan keperluan prestasi yang penting. Kami akan memberitahu anda pendekatan mana yang masuk akal, rupa struktur kos yang realistik, dan sama ada program itu sesuai dengan keupayaan pengeluaran kami.
Tidak setiap projek sesuai untuk kedai kami. Tetapi setiap projek mendapat manfaat daripada membuat sebut harga dengan proses yang betul yang telah dikenal pasti.
